Видеостены. Толщина стыковочного шва

Построить видеостену, в принципе, возможно из любых панелей, совсем не обязательно использовать специализированные панели для построения видеостен.

Предмет нашего внимания в данном случае – стыковочный шов, влияние толщины стыковочного шва на общее восприятие цельности изображения, выводимого на видеостену.

На рисунке представлено изображение видеостены из 4-х панелей с диагональю 55’’, физическим разрешением 1920х1080 пикселей, с толщиной рамки 15 мм (толщина стыковочного шва 30 мм). На рисунке ниже приведено изображение текстовой и графической информации.

СтыкШов1

Рассмотрим изображение в верхней части рисунка (две верхние панели видеостены). Дефекты изображения, появляющиеся в месте стыка панелей, не нуждаются в пояснениях. Если с изображением текстовой информации как-то можно смириться, то изображение синусоиды просто неприемлемо!

В нижней части рисунка (две нижние панели видеостены) то же изображение текстовой и графической информации, НО с учетом работы функции “компенсации стыковочного шва”. Здесь обратный эффект: изображение синусоиды идеально, изображение текстовой информации оставляет желать лучшего!

Функция компенсация толщины стыковочного шва

Идея компенсации толщины стыковочного шва отображена на рисунке.

СтыкШов2

Размеры рабочей области панели (диагональ 55’’, разрешение 1920х1080 пикселей) составляют ~ 1210х681 мм, размер пикселя 0,63х0,63 мм. Устройство, реализующее функцию компенсации толщины стыковочного шва, растягивает выводимое изображение до ширины 1225 мм (1210 + 15 мм). Пиксели, которые попадают в серую область, толщиной 15 мм (рамка панели) вырезаются из видеосигнала (теперь они невидимы для зрителя). И так для каждой стороны панели.

Недостатки:

  • Потеря части изображения (в данном случае, по 23 вертикальных линейки пикселей для каждой панели) в месте стыковки;
  • Невозможность вывода изображения “пиксель в пиксель”.

Функцию компенсации толщины стыковочного шва, обычно, реализуют специализированные видеопроцессоры для видеостен.

На следующем рисунке представлено изображение видеостены из панелей с диагональю 55’’ с тонкой рамкой (ширина стыковочного шва 5,5 мм).

СтыкШов3

Преимущества тонкой рамки не нуждаются в комментариях!

Специализированные панели для видеостен, кроме всего прочего, как раз и отличаются узкой рамкой.

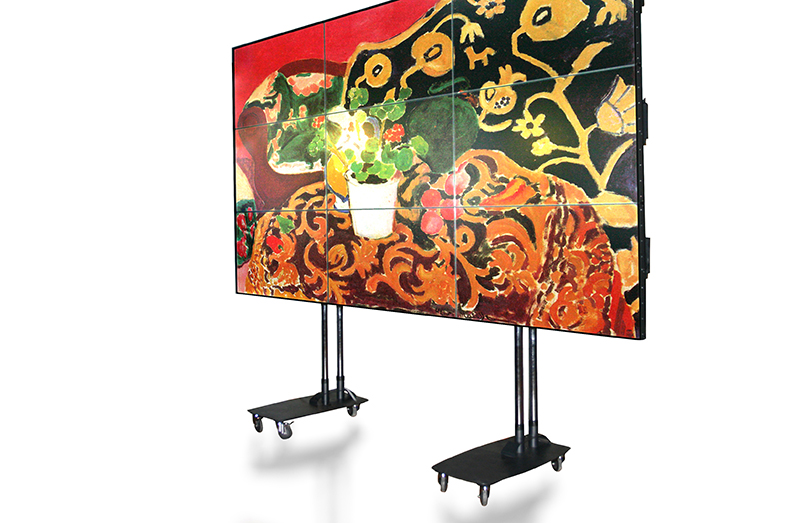

IMG_0384_matiss
